Membuat rangkaian sederhana menggunakan sensor DHT-22 dan arduino

February 16, 2019

Membuat rangkaian sederhana menggunakan sensor DHT-22 dan arduino

Kombinasi yang apik karena sensor DHT-22 mempunyai 2 fungsi sensor dalam 1 buah bentuk, di dalam sensor ini terdapat 2 komponen sensor yaitu suhu dan kelembaban seperti pada gambar di bawah itu adalah isi dari bagian komponen sensor DHT-22. Pertama ada suhu menggunakan sensor NTC temperature sensor thermistor, NTC sendiri juga mempunyai arti bahwa negative temperature coefficient yang berarti komponen jenis thermistor ini mempunyai negative resistance jadi ketika sebuah hambatan memeliki ketahanan yang tinggi berakibat suhu juga rendah juga sebaliknya. Alat di bawah ini adalah beberapa contoh yang dibutuhkan:

1.Arduino Uno
2.LCD 16x2
3.Bluetooth HC-06/05
4.Sensor DHT-22
5.Kabel Jumper
6.Adaptor 9/12v

Kemudian untuk sensor humidity atau kelembaban menggunakan komponen (humidity sensing component) yang berlapis sebuah elektroda, jadi kelembaban bekerja pada saat konduktifitas substrat berubah atau resistansi antar elektroda berubah. Kemudian masuk pada komponen selanjutnya yaitu menggunakan sebuah arduino uno, bluetooth dan rangkaian regulator.

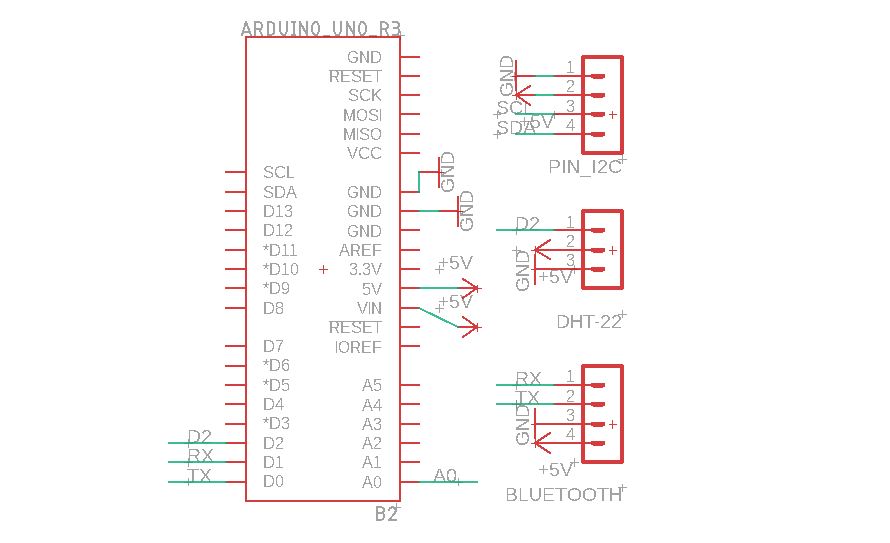

Pembahasan menganai rangakain gambar diatas adalah rangakain arduino beserta pin yang digunakan untuk membuat penampilan sensor DHT-22 bisa sebagai penampil dengan di lengkapi LCD menggunakan pin I2C juga tambahan menggunakan aplikasi bluetooth sebagai penampil dilayar handphone. Pada sensor DHT-22 saya menggunakan sebuah module jadi hanya menggunakan 3 kaki pin yang dihubungkan pada D2 (digital 2) lalu Vcc pada 5v atau juga bisa Dht-22 bekerja pada tegangan 3.3v arduino bebas menggunakan di antara keduanya dan GND pada ground arduino. LCD saya menggunakan rangkap tambahan yaitu sebuah I2C yang tujuan untuk menghemat pin dari arduino juga mengurangi penggunaan kabel jumber dan jalur pada PCB nantinya.

Pin I2C ini menggunakan 4 kaki pin yang pertama menghubungkan kaki SDA (Serial data ) pada pin A4 (Analog 4) dan SCL (Serial komunikasi) pada kaki A5 (Analog 5) kemudian Vcc di kaki 5v dan Gnd pada kaki ground arduino. Bluetooth disini sebagai tambahan konvensional saja untuk mencoba komunikasi jarak jauh pada alat saja, lalu penggunaan pin yaitu RX (Recivier) pada kaki RX arduino atau D1, TX (transmite) pada kaki TX arduino atau kaki D0, lalu VCC dan GND sesuai dengan kaki VCC dan GND pada arduino.

Rangkaian regulator nah dalam tahap ini menggunakan sebuah rangakain regulator yang berfungsi menurunkan sebuah tegangan DC tinggi dari sebuah adaptor sebesar 9-12v. Pada gambar di aras menggunkan komponen elektronika yang kemudian pada kaki output dihubungkan ke kaki Vin pada arduino untuk menghidupkan beberapa komponen yang sebelumnya sudah di jelaskan. Setelah adaptor terhubung disinilah kerja IC 7805 yaitu menurunkan tegangan menjadi 5 Volt.

Selain itu komponen pembantu regulator yaitu terdapat sebuah dioda (D3) yang berfungsi sebagai penyearah arus yang masuk juga sebagai pengaman hubung singkat. Kapasitor terdapat dua buah dengan nilai 100 µF, kapasitor pertama (C5) berfungsi sebagai filter dari input yang merupakan tegangan DC (Dirrect Current) stabil dari adaptor, kemudian kapasitor kedua (C6) adalah filter terakhir yang berfungsi mengurangi ripple tegangan.Terakhir adalah sebuah LED4 (Light Emitting Diode) bersamaan sebuah resistor (R5) yang dipasang secara seri bernilai 220 Ω(ohm) yang kedua berfungsi sebagai indikator bahwa rangkaian sudah bekerja dengan baik.

Hasil dari skematik diatas menggunakan aplikasi eagle dari rangkaian tersebut menggunakan sebuah pcb dan print diatas kertas foto kemudian pada peletakan komponen hanyalah sebuah penempatan disesuaikan dengan kebutuhan pengguna saja. Kemudian pada kodingan sebenernya mudah saja untuk menggunakan karena di google juga sebenernya menyediakan library untuk LCD, bluetooth, dan sensor DHT-22.

Library DHT.h ini menggunakan library yang digunakan dari web github.com, sama dengan library yang lain LCD I2C untuk menggunakan gabungan antara LCD kemudian software serial library itu digunakan untuk bluetooth. Untuk deklarasi pin terjadi DHT sesuai deskripsi di atas menggunakan D2 kemudian untuk pin LCD digunakan 0x27 itu tergantung dari beberapa LCD juga berbeda dari penggunaan kodingannya nanti.
